【百日安全生產行動】小莊礦：改造升級慣導系統 提升TBM掘進標準精度
近日，小莊礦對慣導系統后視測量裝置進行升級改造，進一步提高了換站速度及設備測量精度，確保了TBM硬巖掘進機高標準掘進。

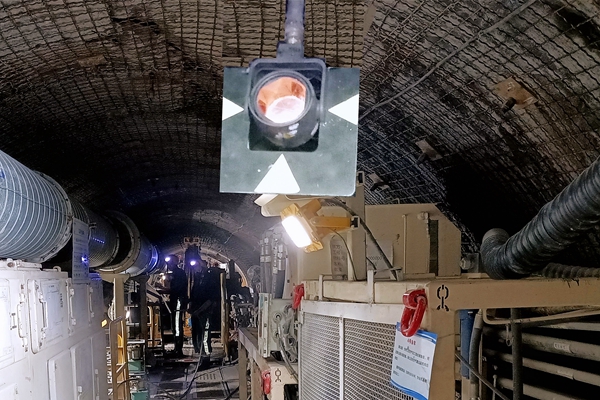

據了解，該礦在區域集中泄水巷采用慣導系統指導TBM硬巖掘進機掘進，將巷道設計方位、高程導入系統中，掘進機根據設計軌跡調整姿態。起初，慣導系統后視測量裝置通過在巷道幫部打設4根錨桿進行固定，錨桿施工易出現角度偏差，導致安裝難度大，吊籃穩固程度不高。此次升級改造，將直徑22mm的錨桿螺帽焊接到一根長300mm、直徑20mm的鋼筋上，鋼筋的另一端頭焊接轉換頭，再將優化后的后視測量裝置固定在巷道頂板錨桿頭上，棱鏡安裝在轉換頭上，實現棱鏡360度旋轉，讓慣導系統指導TBM硬巖掘進機作業精度和標準更高。
“優化后的后視測量裝置穩固性能好，抗震能力強，測量精度高，不僅攜帶、安裝方便，還可重復使用?！痹摰V地測部經理說道。（寇晨）
編輯：達文娟
